Per Panel vision M (eccetto Panel vision M construct), questa pagina descrive il tipo di fissaggio con viti, morsetti o sistema di inserimento, le aree sul telaio del modulo approvate per il fissaggio e il carico di pressione e aspirazione massimo consentito sul modulo per ogni variante di montaggio. La definizione dell'area di fissaggio (x) risulta dalla distanza tra il bordo esterno del modulo e il centro del morsetto utilizzato
VarianteNumero di morsettiNumero di montanti di supporto

1

4, lato modulo lungo

2

2

6, lato modulo lungo

3 1)

3

4, lato lungo del modulo

-

4

4, lato corto del modulo

-

5

6, lato lungo del modulo

-

6

6, lato corto del modulo

-

7

-

Sistema di inserimento

8

-

Sistema di inserimento

  1. Non ci deve essere contatto tra le scatole di derivazione e il montante di supporto centrale.
    Pertanto, montare il montante di supporto con uno spostamento rispetto al centro del modulo di almeno 50 - massimo 100 mm.

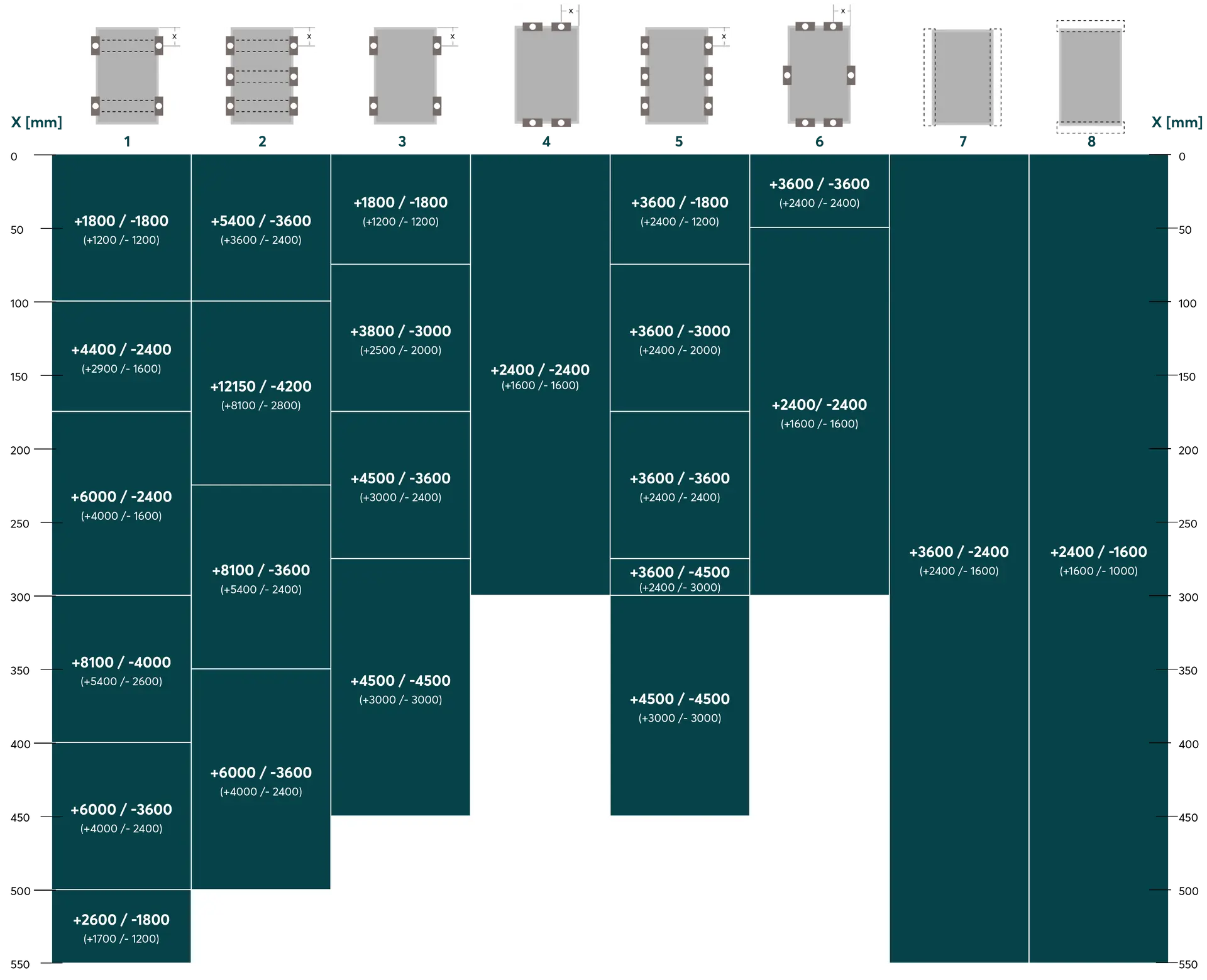

Max. Carico di prova di pressione / carico di prova di aspirazione (carico di pressione rilasciato / carico di aspirazione) in Pa in funzione della distanza x in mm.
VarianteNumero di morsettiNumero di montanti di supporto

9

Fori di montaggio sul modulo

2

10

Fori di montaggio sul modulo

2

11

4, lato corto del modulo

2

12

4, lato modulo lungo

2

13

6, lato modulo lungo

2

14

4, lato modulo corto

2

15

4, lato modulo lungo

1 1)

16

4, lato modulo corto

1 1)

  1. Non deve esserci contatto tra le scatole di derivazione e il montante di supporto centrale.
    Pertanto, montare il montante di supporto con uno scostamento dal centro del modulo di almeno 50 - massimo 100 mm.
Max. Carico di prova di pressione / carico di prova di aspirazione (carico di pressione rilasciato / carico di aspirazione) in Pa in funzione della distanza x in mm.
VarianteNumero di morsettiNumero di montanti di supporto

17

4, lato modulo corto

3 1)

18

6, lato modulo corto

1 1)

19

4, lato modulo corto

selettivo 2)

20

4, lato modulo lungo

selettivo 2)

21

6, lato modulo corto

1 1)

22

6, lato modulo lungo

1 1)

23 3)

4, lato lungo del modulo

2

  1. Non ci deve essere contatto tra le scatole di derivazione e il puntone di sostegno centrale.
    Pertanto, montare il puntone di sostegno con uno spostamento rispetto al centro del modulo di almeno 50 - massimo 100 mm.
  2. Due supporti centrali puntuali contro i carichi di pressione (superficie di contatto minima: 10 x 50 mm)
  3. Posizionare i punti di fissaggio sul lato corto del telaio il più possibile verso l'esterno
Max. Carico di prova di pressione / carico di prova di aspirazione (carico di pressione rilasciato / carico di aspirazione) in Pa in funzione della distanza x in mm.
