Panel vision XXL

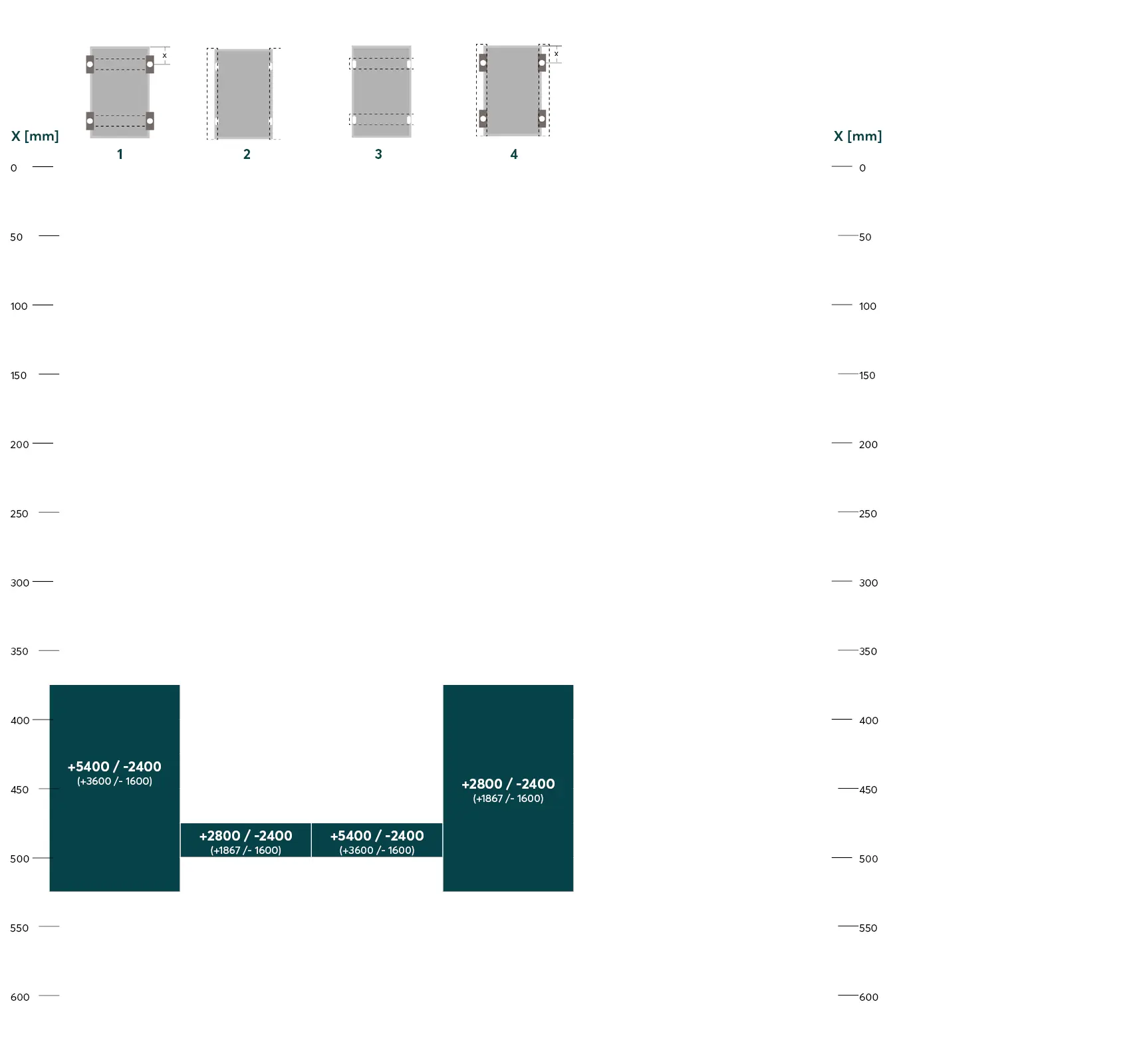

Questa pagina descrive per il Panel vision XXL il tipo di fissaggio con viti, morsetti o sistema di inserimento per ogni variante di montaggio, le aree sul telaio del modulo approvate per il fissaggio e il carico di pressione e aspirazione massimo consentito sul modulo. La definizione dell'area di fissaggio (x) risulta dalla distanza tra il bordo esterno del modulo e il centro del morsetto utilizzato.
VarianteNumero di morsettiNumero di montanti di supporto

1

4, lato modulo lungo

2

2

Fori di montaggio sul modulo

2

3

Fori di montaggio sul modulo

2

4

4, lato lungo del modulo

2

  1. Non deve esserci contatto tra le scatole di derivazione e il montante di supporto centrale.
    Pertanto, montare il montante di supporto con uno spostamento rispetto al centro del modulo di almeno 50 - massimo 100 mm.
